A proteção elétrica chuva deve ser concebida e executada de forma integrada ao projeto elétrico para garantir continuidade de serviço, reduzir riscos de choque elétrico e prevenir danos por surtos e infiltração em instalações externas. O dimensionamento do quadro de distribuição, a escolha de Dispositivos de Proteção contra Surtos (DPS), Disjuntores Diferenciais Residual (DR), aterramento, proteção contra descargas atmosféricas e grau de proteção das caixas são elementos centrais para assegurar conformidade com a NBR 5410, a NBR 14039 (quando aplicável) e os requisitos de segurança descritos na NR-10. A seguir apresenta-se um manual técnico completo para projeto, instalação, verificação e manutenção de sistemas de proteção elétrica voltados para condições de chuva, com ênfase em segurança, conformidade normativa e práticas profissionais exigidas por CREA e ART.
Fundamentos técnicos da proteção elétrica em condição de chuva
Riscos elétricos específicos em chuva
Chuvas elevam os riscos por três mecanismos principais: penetração de água e umidade em invólucros, aumento de probabilidade de descargas atmosféricas e elevação das correntes de fuga e curto-circuito por caminhos condutivos externos. Água reduz a resistência de isolação, favorece corrosão em terminais e promove caminhos de contato entre condutores e estruturas metálicas. Esses fatores aumentam a exigência por proteção diferencial (DR), DPS, selagem de entradas e correta equipotencialização.
Princípios de projeto
Projetar para chuva implica em: garantir invólucros com grau de proteção adequado, prever dispositivos de proteção contra surtos coordenados, dimensionar seccionadores e dispositivos de forma a manter seletividade, efetuar aterramento e equipotencialização entre massas e malhas externas, e especificar manutenção preventiva. Todos os projetos devem acompanhar ART e serem aprovados no conselho regional competente ( CREA).
Normas aplicáveis e hierarquia normativa
Aplicam-se, de forma principal: NBR 5410 (instalações elétricas de baixa tensão), NBR 14039 (instalações elétricas de média tensão), e NR-10 (segurança em instalações e serviços em eletricidade). Para proteção contra descargas atmosféricas usar como referência a NBR 5419. Para DPS utilizar a série de normas IEC/ABNT correlatas (por exemplo, ABNT NBR IEC 61643 e complementares). A conformidade deve ser aplicada considerando o escopo de cada norma: baixa tensão para prédios residenciais/comerciais; média tensão quando há alimentação em tensões superiores a 1 kV.
Tipos de instalação e condições de exposição à chuva
Instalações externas e coberturas
Instalações expostas exigem escolha de condutores, eletrodutos e invólucros apropriados. Para quadros e equipamentos instalados ao tempo, adotar grau mínimo de proteção conforme ingressos de água e poeira ( IP): recomenda-se IP54 como mínimo para áreas semi-expostas e IP65/IP66 para locais sujeitos a jatos de água e lavagem. Em áreas costeiras considerar proteções adicionais contra salinidade e corrosão.
Instalações subterrâneas, caixas de passagem e poços de visita
Caixas enterradas e poços devem ter projeto que evite acúmulo de água e permita drenagem. Entradas de cabos devem utilizar prensa-cabos e selantes adequados; conexões devem ser protegidas com materiais termocontráteis e composta de gel quando sujeitos a umidade persistente. Devem ser previstas malhas de aterramento próximas e sinalização para evitar intrusão.
Instalações prediais e residenciais com elementos externos
Em fachadas, marquises e telhados, deve-se prever a interface estrutural entre condutores e elementos metálicos, garantindo equipotencialização e uso de isoladores quando cabos passam por suportes metálicos. A iluminação externa e tomadas devem ter DR e DPS compatíveis e quadros externos com dimensões corretas para ventilação e manutenção.
Componentes críticos e especificações técnicas

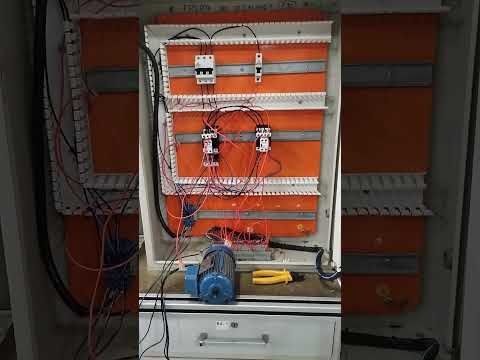

Quadros de distribuição e invólucros
Escolher quadros com material e pintura anticorrosiva conforme exposição. Em áreas externas usar aço inoxidável ou aço com pintura poliéster. Projetar espaço interno para instalação de DPS e espaço para derivação posterior. Garantir bornes de aterramento acessíveis, busbars dimensionados e separação entre circuitos de iluminação, tomadas e cargas especiais. As entradas devem possuir prensa-cabos com gaxetas, proteção contra UV e classificações de tração compatíveis com seção dos cabos.
Proteção contra surtos (DPS) e coordenação
Adotar sistema de proteção por níveis:
- Entrada de serviço: DPS Tipo 1 (Classe I) para locais com risco de descargas diretas ou instalações onde transformadores/conexões externas introduzem energia de origem atmosférica; Quadros secundários: DPS Tipo 2 (Classe II) para proteger cargas sensíveis; Dispositivos locais e equipamentos eletrônicos: DPS Tipo 3 (Classe III) ou soluções integradas com filtros de linha para proteção final.
A coordenação deve garantir que o valor máximo de corrente de descarga (Iimp) do DPS de nível superior seja compatível com a corrente de curto-circuito disponível e que a tensão residual (Up) do DPS do nível anterior seja menor que a tensão suportada pelos equipamentos protegidos. Utilizar dados do fabricante, ensaios segundo IEC 61643 e princípio da seletividade física e temporal.
Dispositivos diferenciais residuais (DR)
Implementar DR com sensibilidade e curva comportamental adequadas: 30 mA para proteção de pessoas em circuitos terminais e áreas molhadas (banheiro, áreas externas), 100–300 mA para proteção contra incêndio em circuitos principais conforme risco. Instalar ensaios periódicos e permitir fácil operação de teste. A coordenação entre DR e disjuntores termomagnéticos exige análise de corrente de fuga e curvas de atuação para evitar faltas por não seletividade.
Disjuntores e fusíveis: seleção e curvas
Escolher disjuntores termomagnéticos e MCCBs com curvas de descarga adequadas (B, C, D) segundo características de inrush das cargas. Para motores usar curva D ou especificações de proteção do fabricante. Dimensionamento em função da corrente nominal, permitindo risco térmico reduzido por aquecimento; verificar corrente de curto-circuito disponível para assegurar capacidade de ruptura. Implementar seletividade: coordenação energética (I2t) e temporização para permitir discriminação entre níveis de proteção.
Aterramento, malhas e equipotencialização
Projeto de aterramento deve considerar resistividade do solo, tipo de eletrodo (vergalhão, placa, haste), profundidade e interligação entre eletrodos para formar malha. Embora a NBR 5410 não estipule valor único para resistência de aterramento, adota-se prática técnica de buscar Ra ≤ 10 Ω para instalações comuns; em casos críticos e centros de dados, valores bem menores são exigidos. Realizar medição de resistência com métodos de terrômetro (método de queda de potencial) e corrigir com tratamento químico do solo quando necessário.
Equipotencialização local: todas as massas expostas, estruturas metálicas, carcaças e elementos condutivos próximos devem ser ligadas à malha de aterramento com condutores de proteção dimensionados conforme NBR 5410. Em presenças de SPDA (NBR 5419) realizar anéis de equipotencialização entre malhas para controle de tensões de passo e toque.
Condutores, isolação e passagem de cabos
Preferir condutores de cobre para baixa resistência e melhor capacidade mecânica. Selecionar seção conforme ampacidade ajustada por fatores de correção: temperatura ambiente, agrupamento, isolamento (PVC, EPR), utilização em eletrodutos e capacidade térmica. Para cabo subterrâneo e exposto usar NYY ou cabos com isolamento e cobertura específica para solos e intempéries. Aplicar rigores de dimensionamento: ver tabela de ampacidade da NBR 5410 e considerar queda de tensão máxima (5% para circuitos terminais críticos, 3% para distribuição alimentadora).
Dimensionamento e critérios de projeto
Cálculo de correntes e seções
Para cargas trifásicas balanceadas utilizar: I = P / (√3 · V · cosφ). Aplicar fator de demanda e simultaneidade conforme tipo de ocupação (residencial, comercial, industrial) e indústria de referência. Corrigir ampacidade pela temperatura ambiente e agrupamento conforme tabelas normativas. Selecionar seção do condutor que atenda ambos os critérios: capacidade térmica (ampacidade) e queda de tensão admissível.
Queda de tensão
Calcular queda de tensão com fórmula: ΔV = I · R · L · k (onde R é resistência por km, L é comprimento, k para trifásico √3). Limites típicos: redes terminais ≤ 5% da tensão nominal; alimentação principal ≤ 3% para cargas sensíveis. Projetar barras e cabos levando em conta perdas e eficiência energética, pois quedas excessivas comprometem rendimento e equipamento térmico.
Seleção e coordenação de proteção
Projetar seletividade por coordenação: temporal (retardo) e por capacidade de interrupção. Definir curvas de atuação e utilizar softwares de coordenação para assegurar que o dispositivo próximo à falha atue primeiro. Para seletividade total em redes complexas, considerar curvas com capacidades de ajuste e proteção longitudinal em múltiplos níveis.
Procedimentos de segurança e requisitos normativos
Requisitos gerais da NR-10
Executar todas as atividades observando NR-10: levantamento de risco, isolamentos elétricos, bloqueio/desenergização ( lockout-tagout), uso de EPI apropriado (luvas isolantes, botas dielétricas, óculos), e treinamento. Em áreas molhadas, reduzir trabalhos em tensão sempre que possível; se necessário, executá-los com medidas de proteção adicionais, cantonizando área e usando ferramentas isoladas conforme normas.
Documentação e ART
Projetos devem ter ART assinada por responsável habilitado e incluir memória de cálculo, esquemas unifilares, detalhamento de malha de aterramento, notas de manutenção e lista de equipamentos com conformidade a normas. Manter livros ou registros de manutenção e ensaios para comprovação de conformidade em inspeções do CREA.
Inspeção, ensaios e comissionamento
Antes da energização executar: ensaio de continuidade de condutores de proteção, medição de resistência de aterramento (método de queda de potencial), medições de isolação com megômetro (tensão de ensaio conforme tensão do sistema, por exemplo 500 V para baixa tensão), ensaio de funcionamento de DR (teste manual) e ensaio de DPS conforme fabricante. Registrar todos os resultados. Para sistemas de média tensão seguir procedimentos da NBR 14039 e normas complementares para ensaios em transformadores e proteções.
Instalação prática e procedimentos operacionais em período de chuva
Entradas e selagem
Selar todas as entradas de cabos com prensa-cabos adequados e utilizar selantes silicone neutro ou resinas para evitar infiltração. Em conexões externas e bornes expostos usar termorretrátil com gel e paste de proteção contra corrosão. Evitar caixas de derivação em locais sujeitos a acumulação de água; quando inevitável, prever drenos e elevação do fundo da caixa.
Proteção contra penetração e gotejamento
Instalar calhas e dutos com caimento que evitem acúmulo; utilizar rufos e proteções mecânicas para impedir gotejamentos sobre equipamentos. Em postes e luminárias externas instalar vedantes de borracha nas entradas e manter distância adequada entre pontos de fixação para minimizar esforços mecânicos sobre cabos.
Medidas imediatas em eventos de chuva intensa ou alagamento
Procedimentos operacionais: desenergizar circuitos afetados, isolar e sinalizar a área; convocar equipe habilitada com NR-10; não acessar quadro de distribuição com água no piso; após remoção da água realizar ensaios de isolação e resistência de aterramento antes da reenergização. Documentar ocorrências e originar ação corretiva para evitar reincidência.
Manutenção preventiva e testes periódicos
Rotina de inspeção
Inspeção visual trimestral em áreas externas para verificar corrosão, vedação, condição de prensa-cabos, torque dos terminais e sinais de aquecimento. Anualmente realizar medição da resistência de aterramento, ensaio de isolação nos principais cabos e teste de atuação dos DR e DPS. Registrar resultados e planos de ação.
Verificação de torque e corrosão
Reapertar conexões conforme torque recomendado pelo fabricante (usar dinamométrica). Aplicar pastas antioxidantes em bornes de cobre-alumínio e monitorar sinais de oxidação. Trocar componentes degradados e garantir que plugs e conectores mantenham estanqueidade.
Testes de DPS e manutenção
Testes funcionais periódicos devem ser feitos por técnico habilitado usando equipamentos de ensaio específicos para SPD, verificando continuidade do circuito e parâmetros como tensão residual. Substituir DPS que apresentem passagem de corrente residual, danos térmicos ou após evento de descarga de alta energia.
Modernização, eficiência e medidas complementares
Correção do fator de potência e harmonias
Implementar bancadas de capacitores com detecção automática e detune para evitar ressonância com harmônicas. Projetar filtros ou detentores para mitigar harmônicos gerados por eletrônica de potência. Monitorar fator de potência e dimensionar equipamentos para operar dentro das tarifas e evitar multas por reativos.
Monitoramento remoto e proteção inteligente
Adotar relés digitais, sistemas SCADA e sensores de corrente/temperatura para monitoramento em tempo real. DPS e DR com sinais de falha para supervisão permitem ações proativas. Sistemas com IoT permitem alarmes em chuva intensa, correlacionando eventos atmosféricos com surtos e agendando manutenção.
Atualização de normas e retrofitting
Ao modernizar instalações, avaliar atualização para conformidade com versões mais recentes da NBR 5410 e NBR 5419, adequando aterramentos, SPDA e DPS. Realizar retrofit de quadros externos para aumentar o grau IP, substituir cabos antigos e aplicar melhorias em proteção diferencial e coordenação.
Resumo técnico e recomendações de implementação
Resumo técnico: proteção elétrica chuva exige projeto integrado que combine quadro de distribuição adequado, DPS coordenados por níveis, DR dimensionado para proteção de pessoas e prevenção de incêndio, malha de aterramento efetiva, invólucros com grau IP compatível e rotinas de manutenção e ensaios periódicos. A conformidade com NBR 5410, NBR 14039 quando aplicável, NBR 5419 para descargas atmosféricas e NR-10 para segurança operacional é mandatória.
Recomendações de implementação práticas para profissionais:
- Executar projeto com ART e responsável técnico habilitado, incluindo memória de cálculo, esquema unifilar e especificações de equipamentos; Adotar invólucros externos com, no mínimo, IP65 em áreas sujeitas a chuva direta e considerar NEMA/anticorrosão em ambientes agressivos; Instalar DPS em coordenação multicamadas (Tipo 1 na entrada, Tipo 2 nos quadros e Tipo 3 localmente), verificando Up e Iimp e mantendo caminho de descarga curto para massa/terra; Empregar DR de 30 mA para proteção pessoal em áreas externas e molhadas; usar 300 mA para proteção contra incêndio em alimentadores, conforme análise de risco; Projetar malha de aterramento buscando valores baixos de resistência (prática: ≤ 10 Ω), com medição pós-implantação e tratamento do solo quando necessário; Dimensionar condutores com atenção à ampacidade corrigida, queda de tensão e curto-circuito disponível; preferir cobre em circuitos expostos e terminais críticos; Aplicar vedação robusta em entradas de cabos (prensa-cabos, termorretrátil com gel), e prever drenos/elevação de caixas onde houver risco de acumulação de água; Implementar plano de manutenção com inspeções trimestrais e ensaios anuais (resistência de terra, isolamento, teste funcional de DR e ensaio de DPS); registrar resultados e emitir relatórios para auditoria; Em áreas com risco de descargas atmosféricas, integrar SPDA conforme NBR 5419 e interligar malhas para controle de tensões de passo e toque; Planejar modernização com monitoramento remoto e correção do fator de potência, incluindo análise de harmônicas antes da instalação de bancadas de capacitores; Seguir procedimentos de segurança da NR-10 em todas as intervenções: desenergização, lockout-tagout, EPI e formação específica da equipe.
Seguir estas diretrizes técnicas e normativas garante instalações resilientes a condições de chuva, reduzindo riscos elétricos, assegurando conformidade legal e preservando os ativos elétricos. Para projetos críticos, recomenda-se análise de risco específica, modelagem de transitórios e coordenação entre projetista, instalador e responsável técnico para assegurar performance e segurança.
